ZQDF蒸汽電磁閥是電磁閥中的一種，蒸汽(液用)電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流置調節控制,從而對系統中的溫度、流量、壓力等的參數進行自動調節或遠程控制。
本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF系列電磁閥主要用于空氣、蒸汽、煤氣等氣體介質的控制。ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4℃的油類。

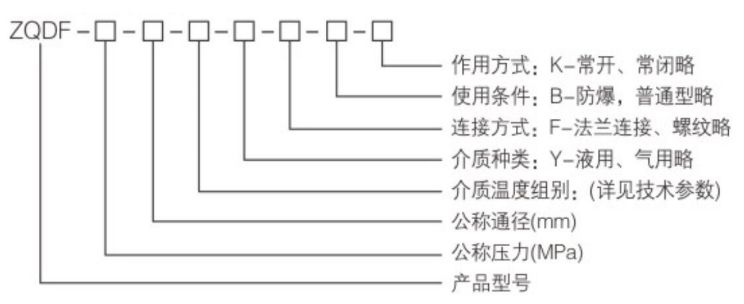

選型備注
ZQDF蒸汽電磁閥根據使用環境分為普通型和防爆型，默認為普通型。
ZQDF蒸汽電磁閥根據使用介質分為常閉型和常開型，默認為常閉型。
ZQDF蒸汽電磁閥電壓有DC24V、AC220V等電壓，默認為AC220V。
| 參數型號 | ZQDF-1 | ZQDF-2 | ZQDF-3 | ZQDF-1Y | ZQDF-2Y | ZQDF-3Y | |
|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | 1.6 | ||||||
| 工作壓差（Mpa） | DN15-20 | 0.1~1.6 | |||||
| DN65-100 | 0.05~1.6 | ||||||
| 介質種類 | 煤氣、空氣等 | 飽和蒸汽 | 過熱蒸汽或高溫氣體 | 水油液體 | 熱水 | 高溫水、油 | |
| 介質溫度(℃) | ≤60 | ≤180 | ≤220 | ≤60 | ≤180 | ≤220 | |
| 電源電壓 | AC220V其余規格可作特殊訂貨 | ||||||
| 使用壽命 | 按JB/T7352-94規定 | ||||||
| 泄漏量(m/min) | 按JB/T7352-94·F規定 | ||||||
| 功耗(VA) | 50 |
||||||

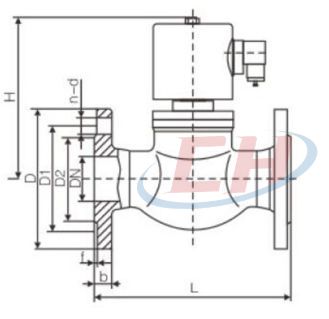

| 公稱通徑 DN |
內螺紋連接 | 法蘭尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭連接 | ||||||||||
| H | L | G | H | L | D | D1 | D2 | B | I | N-D | |||
| 15 | 153 | 92 | 1/2 | 153 | 115 | 95 | 65 | 46 | 14 | 2 | 4-?14 | ||
| 20 | 153 | 92 | 3/4 | 153 | 150 | 105 | 75 | 56 | 16 | 2 | 4-?14 | ||
| 25 | 153 | 110 | 1 | 153 | 160 | 115 | 85 | 65 | 18 | 3 | 4-?14 | ||
| 32 | 176 | 120 | 1 1/4 | 176 | 180 | 140 | 100 | 76 | 18 | 3 | 4-?18 | ||
| 40 | 176 | 140 | 1 1/2 | 176 | 200 | 150 | 110 | 84 | 18 | 3 | 4-?18 | ||
| 50 | 192 | 162 | 2 | 192 | 230 | 165 | 125 | 99 | 20 | 3 | 4-?18 | ||
| 65 | 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4-?18 | |||||
| 80 | 260 | 310 | 200 | 160 | 132 | 20 | 3 | 8-?18 | |||||
| 100 | 290 | 350 | 220 | 180 | 156 | 22 | 3 | 8-?18 | |||||
| 電磁閥說明書 | 下載 |
|---|
訂貨須知
1、訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。
2、電磁閥一般工作電壓為220V，電壓波動量為85%~110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電可做特殊訂貨。
3、閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。如圖(三)當電磁倒安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，如圖(四)分路裝置。注意：支路上的閥門平時須關閉。
4、安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路交裝疏水閥。
5、不要將閥安裝于管道低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
6、普通型不可在爆作危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清戶品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道上：需裝壓力表，以使觀察管道壓力。
使用保養
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下，不用時，應將內部及零件拭凈并用壓縮空氣吹凈貯存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內，當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閱要停止使用，關閉前后手動閥，以防電磁閥爆炸和泄漏。
