ZAZM電動套筒調節閥由DKZ型系列直行程電動執行機構和套筒閥兩部分組成。以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。
該產品具有比雙座閥大的流量系數，且允許壓差大，穩定性好，工作時不易產生振動，適用性強等優點，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。

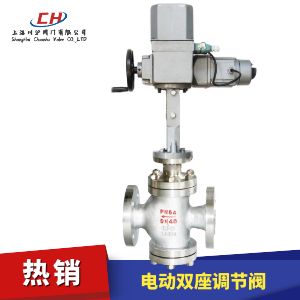

ZAZN型電動雙座調節閥由DKZ型直程電動執行機構和直通低流阻雙座閥組成,雙座雙導向式結構,閥芯在位移過程中穩定可靠,閥體內有兩個閥座和兩個柱塞形閥芯,流體介質通過上下閥芯閥座流出,具有流量大,允許壓差大,不平衡力小,是一種平衡式結構雙座閥,適用于不是很清潔的介質和泄漏量要求不嚴格的場合。
電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
| 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 |
150 |
200 | 250 | 300 | ? |
|||
| 閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ? |
|||
| 額定流量 系數Kv |
單座 | 5 | 8 | 12 | 20 | 32 |
50 | 80 | 120 | 200 | 280 |
450 |
800 | 1200 | ? |
||
| 雙座 | ? |
10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ? |
|||
| 套筒 | 全量 | ? |
15 | ? | 35 | 50 | ? | 125 | 190 | ? | 400 | 630 | ? | ? | |||
| 0.6 | ? |
9 | ? | 20 | 30 | ? | 75 | 115 | ? | 240 | 350 | ? | ? | ||||
| 額定行程L(mm) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 執行器型號 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410/510 | DKZ-510 | |||||||||||
| 出軸推力N?m | 4000 | 4000 | 4000 | 6400 | 6400/16000 | 16000 | |||||||||||
| 全行程時間S | 8 | 12.5 | 20 | 32 | 48/37 | 62 | |||||||||||
| 電源電壓 | AC220V?50Hz | ||||||||||||||||
| 輸入信號 | 4～20mA DC 0～10mA DC | ||||||||||||||||
| 輸入阻抗 | Ⅱ型:200Ω Ⅲ型:250Ω | ||||||||||||||||
| 作用模式 | 電開式(K)型,電關式(B)型 | ||||||||||||||||
| 流量特性 | 等百分比,直線,快開性 | ||||||||||||||||
允許泄漏量(L/h) |
單座≤10-4×閥額定容量；雙座≤10-3×額定容量；套筒:≤10-3×閥額定容量 | ||||||||||||||||
| 固有可調比R | 30:1 | ||||||||||||||||
| 公稱壓力PN(MPa) | 1.6?? 2.5?? 4.0?? 6.4 | ||||||||||||||||
| 項目 | 指標 | |
|---|---|---|
| 基本誤差％ | ±5.0 | |
| 回差％ | 3.0 | |
| 死區％ | 3.0 | |
| 泄漏量 | 單座閥 | 符合JB/T7387-94 IV級 小于閥的額定容量×10-4 |
| 雙座閥 | 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3 | |
| 套筒閥 | 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3 | |
| 公稱通徑 DN |
A×B | L | H | H1 | ||||||
| ZAZP單座 | ZAZN雙座 | |||||||||
| PN1.6 | PN4.0 | PN6.4 | 普通型 | 熱片型 | 普通型 | 熱片型 | ZAZP | ZAZN | ||
| 20 | 230×460 | 180 | 185 | 190 | 653 | 804 | / | / | 91 | / |
| 25 | 185 | 190 | 205 | 665 | 816 | 670 | 820 | 112 | 104 | |
| 32 | 200 | 210 | 220 | 671 | 822 | 673 | 823 | 118 | 107 | |
| 40 | 220 | 230 | 240 | 683 | 834 | 693 | 843 | 129 | 126 | |
| 50 | 250 | 255 | 265 | 698 | 849 | 698 | 848 | 144 | 131 | |
| 65 | 230×530 | 275 | 285 | 295 | 789 | 949 | 799 | 959 | 175 | 175 |
| 80 | 305 | 310 | 325 | 792 | 952 | 809 | 969 | 191 | 190 | |
| 100 | 350 | 355 | 370 | 796 | 956 | 821 | 981 | 195 | 202 | |
| 125 | 260×630 | 410 | 425 | 440 | 847 | 1062 | 872 | 1087 | 243 | 250 |
| 150 | 450 | 460 | 475 | 855 | 1070 | 882 | 1097 | 251 | 260 | |
| 200 | 550 | 560 | 570 | 894 | 1109 | 924 | 1139 | 290 | 302 | |
| 250 | 670 | 690 | 750 | 1156 | 1368 | 1156 | 1368 | 380 | 422 | |
| 300 | 740 | 785 | 815 | 1215 | 1427 | 1215 | 1427 | 435 | 484 | |
