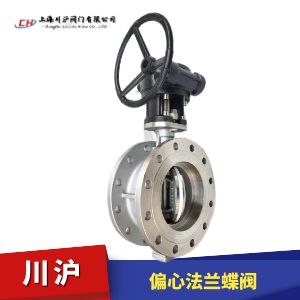

偏心法蘭蝶閥型號：D343F

偏心法蘭蝶閥適用于給排水、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙，水電、船舶、冶金、能源系統等，流體管線上作為調節和截流裝置來使用。是取代中壓閘閥、截止閥、球閥、旋塞閥的理想產品，是目前唯一能實現無磨損零泄漏，使用壽命長，并能承受一定反向壓力的高性能優秀產品。

執行機構選型
偏心法蘭蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接組成電動蝶閥（開關型和調節型控制信號4-20mA）和氣動蝶閥（開關型和調節型控制信號4-20mA）

偏心法蘭蝶閥技術參數

設計制造標準 Design & Manufacturing Standard		GB/T12238-2008					API 609
結構長度Face to face		GB/T12221					ASME B16.10
法蘭標準 End Connection		GB/T911331 ?GB/T17241.6					ANSI B16.1 ANSI B16.2
檢驗與試驗 Testing and Inspetion		GB/T13927					API 609
公稱通徑 Size		50~2200mm					2"~86"
公稱壓力 Pressure		0.6Mpa	1.0Mpa	1.6Mpa	2.0Mpa	2.5Mpa	150Lb
壓力試驗 Pressure Test	強度 Strength	0.9Mpa	1.5Mpa	2.4Mpa	3.0Mpa	3.75Mpa	3.0Mpa
	密封 Seal	0.66Mpa	1.1Mpa	1.76Mpa	2.2Mpa	2.75Mpa	2.2Mpa
	低壓密封 Low Pressure	0.6Mpa					0.6Mpa
驅動方式 Operation Method		手動、氣動、電動、液動 Manual, Worm Gear, Electric Actuator, Pneumatic Actuator

偏心法蘭蝶閥操作扭矩和流量系數CV

公稱通徑Nominal ??sizs(mm)		頂部法蘭型號 Hoad Flngg	最大體積流量 Max flow mh	Kv	操作扭矩Torque( NM
DN	NPS	頂部法蘭型號 Hoad Flngg	最大體積流量 Max flow mh	Kv	0.8MPa	1.0MPa	1.6MPa	150Lb
100	4	F10	70	108	66	73	122	169
125	5	F10	110	173	112	124	198	273
150	6	F12	159	253	193	214	300	540
200	8	F12	282	440	216	240	480	720
250	10	F12	441	646	383	425	622	1147
300	12	F14	635	957	685	762	1190	1622
350	14	F14	865	1290	BB5	983	1948	2680
400	16	F16	1130	1717	1130	1256	2335	3410
450	18	F16	1430	2205	1566	1740	2940	4140
500	20	F16	1766	2755	2205	2450	3942	5435
600	24	F20	2543	4594	3010	3335	6658	7721
700	28	F25	3461	5480	3325	3696	7597	8268
800	32	F30	4521	7238	4225	4695	8768	10512
900	36	F30	5722	9240	5698	6330	10168	11700
1000	40	F30	7065	11487	7468	8298	14060	16270
1200	48	F35	1600	16428	13545	15050	24675	28032
1400	56	F40	25000	22580	26620	29580	31906	418BD
1600	64	F40	35000	29710	44110	49020	52050	58320
1800	72	F48	60000	37816	56295	62550	66890	76923

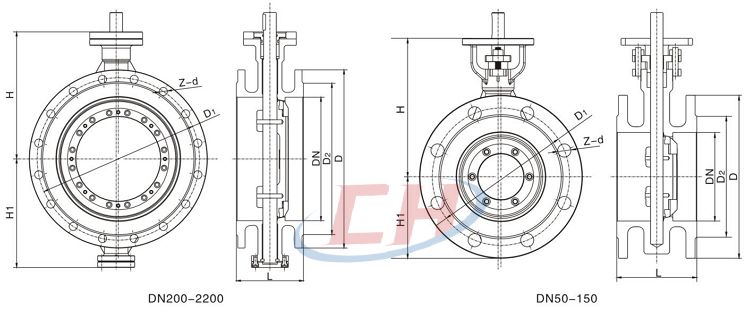

偏心法蘭蝶閥結構圖

偏心法蘭蝶閥安裝尺寸

DN	L	H	H1	0.6MPa				1.0 Mpa				1.6 MPa				2.5 MPa				150Lb
DN	L	H	H1	D	D1	D2	Z- φd	D	D1	D2	Z- φd	D	D1	D2	Z- φd	D	D1	D2	Z- φd	D	D1	D2	Z- φd
50	108	130	82	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	165	125	99	4-18	150	120.5	92	4-18
65	112	140	93	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	185	145	118	8-18	180	139.5	105	4-18
80	114	160	110	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	220	160	132	8-18	190	152.5	127	4-18
100	127	176	120	210	170	144	8-18	220	180	156	8-18	220	180	156	8-18	235	190	156	8-22	230	190.5	157.5	8-18
125	140	195	135	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	270	220	184	8-26	255	216	186	8-22
150	140	210	150	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	300	250	211	8-26	280	241.5	216	8-22
200	152	248	212	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	360	310	274	12-26	345	298.5	270	8-22
250	165	283	250	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	425	370	330	12-30	405	362	324	12-26
300	178	335	290	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	485	430	389	16-30	485	432	381	12-26
350	190	360	308	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	555	490	448	16-33	535	476	413	12-29.5
400	216	410	352	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	620	550	503	16-36	600	540	470	16-29.5
450	222	425	365	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	670	600	548	20-36	635	578	533	16-32.5
500	229	465	400	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	730	660	609	20-36	700	635	584	20-32.5
600	267	525	455	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	845	770	720	20-39	815	749.5	692	20-35.5
700	292	560	510	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	960	875	820	24-42
800	318	632	578	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	1085	990	928	24-48
900	330	700	630	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1185	1090	1028	28-48
1000	410	760	700	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	1320	1210	1140	28-55
1200	470	870	800	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	1530	1420	1350	32-55

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要偏心法蘭蝶閥產品詳細樣本。

蝶閥
蝶閥（材質不銹鋼、對夾連接、橡膠密封、帶手柄）

蝶閥
蝶閥（材質碳鋼、對夾連接、四氟密封、帶手柄）

蝶閥
粉體蝶閥（材質鋁合金、法蘭連接、橡膠密封、帶手柄）

蝶閥
蝶閥（材質碳鋼、法蘭連接、橡膠密封、帶手柄和手輪）

蝶閥
對夾式通風蝶閥（閥體材質碳鋼、對夾連接、帶蝸輪箱）

蝶閥
法蘭式通風蝶閥（閥體材質碳鋼、法蘭連接、帶蝸輪箱）

蝶閥
對夾蝶閥（閥體材質碳鋼、橡膠密封、對夾式）

蝶閥
信號蝶閥（閥體材質碳鋼、橡膠密封、帶信號、帶蝸輪箱）

蝶閥
三偏心蝶閥（材質碳鋼、金屬硬密封、法蘭連接、帶蝸輪箱）

蝶閥
伸縮蝶閥（閥體材質碳鋼、法蘭連接、帶伸縮節、帶蝸輪箱）

電動蝶閥說明書	下載
電動軟密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
電動三偏心硬密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
電動三偏心硬密封蝶閥法蘭式說明書-上海川滬閥門有限公司	點擊下載
電動粉體蝶閥說明書-上海川滬閥門有限公司	點擊下載
電動衛生級蝶閥說明書-上海川滬閥門有限公司	點擊下載
電動通風蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動蝶閥說明書	下載
氣動軟密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
氣動三偏心硬密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
氣動三偏心硬密封蝶閥法蘭式說明書-上海川滬閥門有限公司	點擊下載
氣動粉體蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動衛生級蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動通風蝶閥說明書-上海川滬閥門有限公司	點擊下載

軟密封蝶閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

軟密封蝶閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
