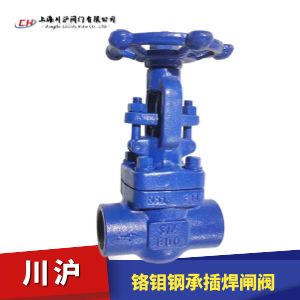

鉻鉬鋼焊接閘閥型號：Z61Y

鉻鉬鋼焊接閘閥閥體材質采用鉻鉬鋼，結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。

閥門連接方式可選：焊接、內螺紋、法蘭連接等。
溫度等級：to~500℃等。
公稱壓力可選：Class150lb ~ Class1500lb。

閥門尺寸：1/2" ~ 4"

設計制造標準：API 602, BS6364,MSS SP-134,ASME B16.34/B16.5。

鉻鉬鋼焊接閘閥三維圖

鉻鉬鋼焊接閘閥技術參數

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A276 410 & 430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PIFE
6	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(l)
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	銷釘	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 410
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A473 431
18	填料	Flexible Graphite			PTFE
適用介質		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃		-29℃～550℃	-29℃～180℃

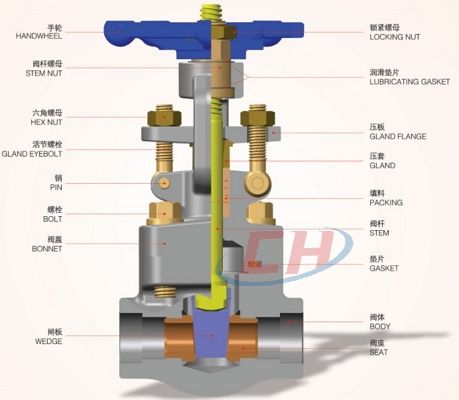

鉻鉬鋼焊接閘閥結構圖

鉻鉬鋼焊接閘閥外形尺寸

規格specs				S				L	T				W	H(開)	重量
英制bttshssstm		公制mettessem		ANSI		JI	S		ANSI牙型60		JIS,ISC,BC牙型55°				重量
縮徑RP	全徑FF	縮徑RP	全徑FP	縮徑RP	全徑FP	縮徑RP	全徑FP		縮徑RP	全徑FP	縮徑RP	全徑FP			縮徑RP	全徑FP
3/8		10		17.6		17.9		79	3/8		3/8		100	166	2.2
1/2	3/8	15	10	21.8	17.6	22.2	17.9	79	1/2	3/8	1/2	3/8	100	168	2.2	2.2
3/4	1/2	20	15	27.1	21.8	27.7	22.2	92	3/4	1/2	3/4	1/2	100	169	2.2	2.2
1	3/4	25	20	33.8	27.1	34.5	27.7	111	1	3/4	1	34	125	193	4.3	4.3
1-1/4	1	32	25	42.6	33.8	43.2	34.5	120	1-1/4	1	1-1/4	1	160	236	5.9	5.9
1-1/2	1-1/4	40	32	48.7	42.6	49.1	43.2	120	1-1/2	1-1/4	1-1/2	14	160	246	6.9	6.9
2	1-1/2	50	40	61.1	48.7	61.1	49.1	140	2	1-1/2	2	1/2	180	283	11.1	11.1
	2		50		61.1		61.1	178		2		2	200	330		15.2

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要鉻鉬鋼焊接閘閥產品詳細樣本。

鉻鉬鋼焊接閘閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

鉻鉬鋼焊接閘閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
