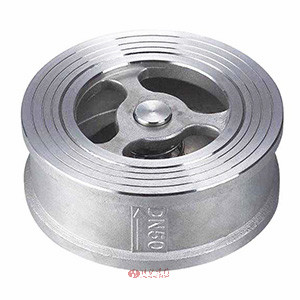

對夾升降式止回閥型號：H71H

對夾升降式止回閥采用短型結構尺寸和單閥瓣設計，相比傳統的旋啟式止回閥，該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢。

產品特點：
1、結構與長度短，其結構長度只有傳統法蘭止回閥1/4-1/8 2、體積小、重量輕，其重量只有傳統法蘭止回閥1/4-1/20 3、閥瓣關閉快速，水錘壓力小 4、水平管道或垂直管道均可使用，安裝方便

對夾升降式止回閥技術參數

公稱壓力（MPa）		1.6	2.5	4.0	6.4	10.0
密封試驗壓力（MPa）		1.76	2.75	4.4	7.1	11.0
殼體試驗壓力（MPa）		2.4	3.75	6.0	9.6	15.0
適用溫度（℃）		WCB≤350，304,316≤200
材料	閥體	WCB,304,316
	閥瓣	WCB,304,316
	彈簧	不銹鋼
	閥座	丁腈橡膠,合金鋼

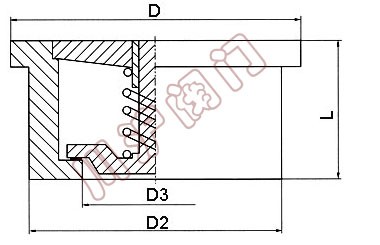

對夾升降式止回閥結構圖

對夾升降式止回閥外形尺寸

H71對夾升降式止回閥國標外形尺寸
公稱壓力 PN（MPa)	公稱通徑 DN(mm)	尺寸(mm)				配管法蘭（供參考）
公稱壓力 PN（MPa)	公稱通徑 DN(mm)	L	D	D₃	D₂	螺栓孔中心圓直徑D₁	螺栓數量	螺栓直徑d	螺栓長度L₁
4.0	15	16	52	15	44	65	4	M12	80
	20	19	62	19	52	75	4	M12	90
	25	22	72	24	60	85	4	M12	90
	32	28	83	31	72	100	4	M16	110
	40	31.5	93	39	74	110	4	M16	115
	50	40	109	48	98	125	4	M16	125
	65	46	129	63	117	145	8	M16	135
	80	50	144	78	128	160	8	M16	145
	100	60	168	98	/	190	8	M20	160
	125	90	196	123	/	220	8	M24	205
	150	106	224	148	/	250	8	M24	225
	200	140	291	198	/	320	12	M27	275
	250	160	353	248	/	385	12	M30	295
6.4	15	25	62	15	/	75	4	M12	100
	20	31.5	73	19	/	90	4	M16	115
	25	35.5	83	24	/	100	4	M16	130
	32	40	89	31	/	110	4	M20	140
	40	45	104	39	/	125	4	M20	150
	50	56	114	48	/	135	4	M20	160
	65	63	138	63	/	160	8	M20	170
	80	71	148	78	/	170	8	M20	180
	100	80	174	98	/	200	8	M24	200
	125	110	211	123	/	240	8	M27	245
	150	125	248	148	/	280	8	M30	270
	200	160	310	198	/	345	8	M33	325
	250	180	362	248	/	400	8	M33	350
10.0	15	25	62	15	/	75	4	M12	100
	20	31.5	73	19	/	90	4	M16	115
	25	35.5	83	24	/	100	4	M16	130
	32	40	89	31	/	110	4	M20	140
	40	45	104	39	/	125	4	M20	150
	50	56	120	48	/	145	4	M24	172
	65	63	144	63	/	170	8	M24	185
	80	71	154	78	/	180	8	M24	195
	100	80	181	98	/	210	8	M27	220
	125	110	218	123	/	250	8	M30	265
	150	125	258	148	/	290	12	M30	285
	200	160	324	198	/	360	12	M33	345
	250	180	392	248	/	430	12	M36	365

H71對夾升降式止回閥美標外形尺寸
壓力級	口徑DN		尺寸（mm)				配管法蘭（供參考）
NPS	DN	L	D	D₃	D₂	螺栓孔中心圓直徑D₁	螺栓數量	螺栓直徑d		螺栓長度L₁
NPS	DN	L	D	D₃	D₂	螺栓孔中心圓直徑D₁	螺栓數量	in	mm	螺栓長度L₁
Class150	1/2	15	16	46	15	44	60.5	4	1/2	M14	90
	3/4	20	19	56	19	52	70	4	1/2	M14	100
	/	25	22	65	24	60	79.5	4	1/2	M14	110
	1 1/4	32	28	74	31	72	89	4	1/2	M14	120
	1 1/2	40	31.5	84	39	74	98.5	4	1/2	M14	130
	2	50	40	103	48	98	120.5	4	5/8	M16	145
	2 1/2	65	46	122	63	117	139.5	4	5/8	M16	160
	3	80	50	135	78	128	152.5	4	5/8	M16	170
	4	100	60	173	98	-	190.5	8	5/8	M16	180
	5	125	90	195	123	-	216.0	8	3/4	M20	210
	6	150	106	220	148	-	241.5	8	3/4	M20	230
	8	200	140	277	198	-	298.5	8	3/4	M20	270
	10	250	160	337	248	-	362.0	12	7/8	M24	290
Class300	1/2	15	25	52	15	-	66.5	4	1/2	M14	100
	3/4	20	31.5	65	19	-	82.5	4	5/8	M16	110
	/	25	35.5	72	24	-	89	4	5/8	M16	120
	1 1/4	32	40	81	31	-	98.5	4	5/8	M16	130
	1 1/2	40	45	94	39	-	114.5	4	3/4	M20	140
	2	50	56	110	48	-	127.0	8	5/8	M16	150
	2 1/2	65	63	128	63	-	149.0	8	3/4	M20	170
	3	80	71	148	78	-	168.5	8	3/4	M20	190
	4	100	80	179	98	-	200.0	8	3/4	M20	200
	5	125	110	214	123	-	235.0	8	3/4	M20	240
	6	150	125	249	148	-	270.0	12	3/4	M20	260
	8	200	160	305	198	-	330.0	12	7/8	M24	310
	10	250	180	359	248	-	387.5	16	1	M27	330
Class600	1/2	15	25	52	15	-	66.5	4	1/2	M14	100
	3/4	20	31.5	65	19	-	82.5	4	5/8	M16	110
	/	25	35.5	72	24	-	89.0	4	5/8	M16	120
	1 1/4	32	40	81	31	-	98.5	4	5/8	M16	130
	1 1/2	40	45	94	39	-	114.5	4	3/4	M20	140
	2	50	56	110	48	-	127.0	8	5/8	M16	150
	2 1/2	65	63	128	63	-	149.0	8	3/4	M20	170
	3	80	71	147	78	-	168.5	8	3/4	M20	190
	4	100	80	191	98	-	216.0	8	3/4	M24	200
	5	125	110	239	123	-	267.0	8	3/4	M27	240
	6	150	125	264	148	-	292.0	12	3/4	M27	290
	8	200	160	318	198	-	349.0	12	7/8	M30	350
	10	250	180	398	248	-	432.0	16	1	M33	370
Class900	1/2	15	25	62	25	15	82.5	4	3/4	M20	125
	3/4	20	31.5	69	30	19	89.0	4	3/4	M20	135
	1	25	35.5	77	36	24	101.5	4	7/8	M24	155
	1 1/4	32	40	87	43	31	111.0	4	7/8	M24	160
	1 1/2	40	45	97	52	39	124.0	4	1	M27	175
	2	50	56	140	62	48	165.0	8	7/8	M24	195
	2 1/2	65	63	162	75	62	190.5	8	1	M27	215
	3	80	71	165	90	76	190.5	8	7/8	M24	210
	4	100	80	204	112	95	235.0	8	1 1/8	M30	245
	5	125	110	245	125	110	279.5	8	1 1/4	M33	290
	6	150	125	286	150	127	317.5	12	1 1/8	M30	310
	8	200	160	356	200	165	393.5	12	1 3/8	M36	375
